城市地下管廊抗震支架設備

產品分類：抗震支架設備

產品詳情

城市地下管廊抗震支架系統也稱“共同溝”、“共同管道”，是在城市地下建造一個集約化的隧道空間，將電力、通訊，燃?xì)?、供熱、給排水等兩種以上市政管線集中敷設在該隧道內，并設有專門的檢修口、吊裝口和監測系統，實施統一規劃、設計、施工和維護。具有綜合性、長效性、可維護性、高科技性、抗震防災性、環保性、低成本性、投資多元性和營運可靠性等特點。

1物料進料寬度范圍：40-200mm

2帶鋼厚度范圍：2-2.5mm

3帶鋼的質地：Q235冷帶鋼、熱鍍鋅帶鋼

4工作速度：15-20m / min

5工件長度：2000毫米

6直線公差：1-1.5毫米/ 1500毫米

7工件的角度公差≤±1.5 / 1000mm

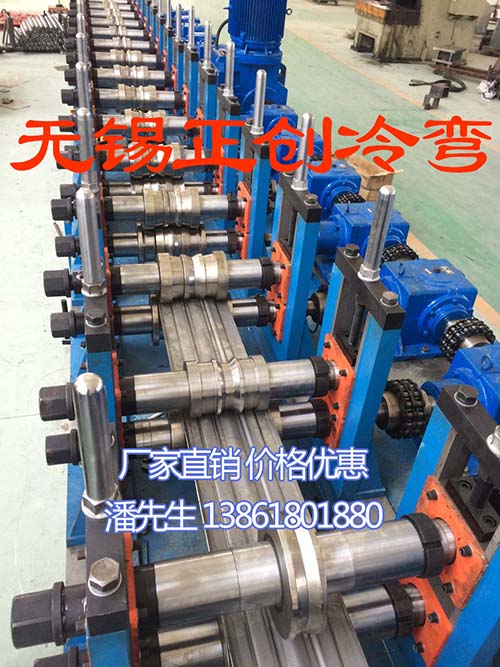

裝料（把鋼卷裝入內撐式開料架撐緊） → 進板校準（通過進料導向平臺將帶鋼正確導入成型主機）→ 輥壓成形 → 成型后切斷 → 成品托料出板。 zclw13

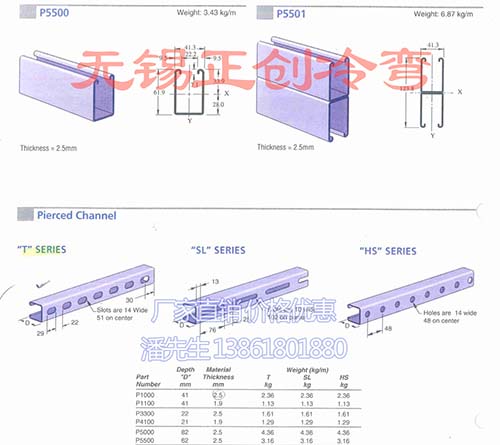

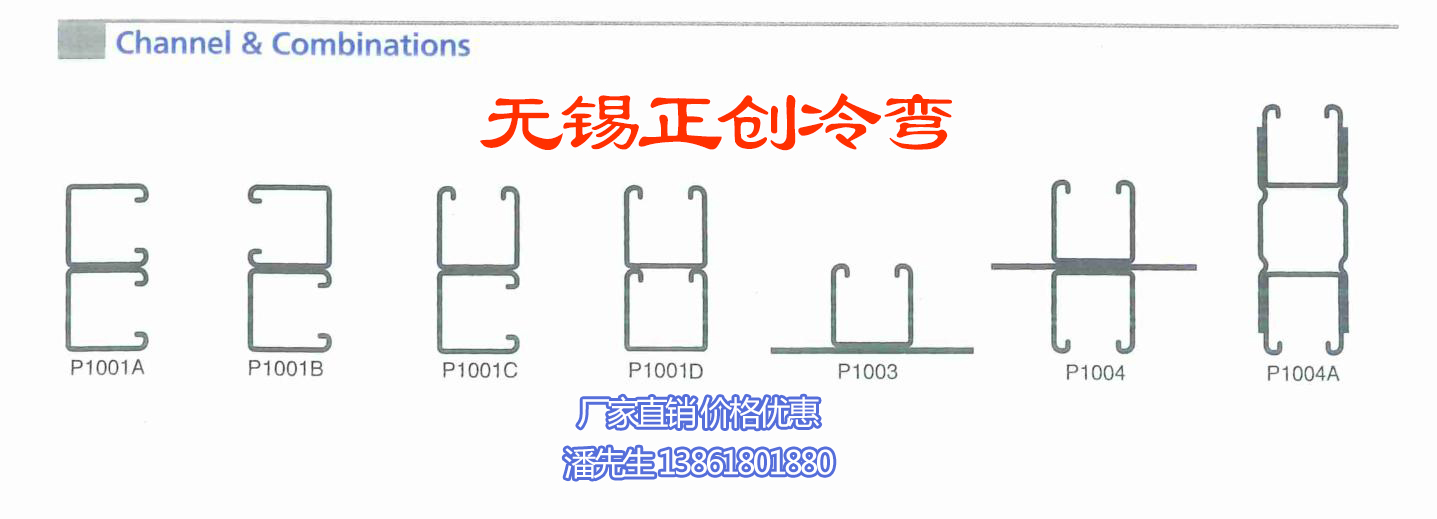

本生產線可生產太陽能光伏支架系列產品，包含41 × 21、 41×41、41×52、41×62、41×72、41×82等規格。

成型工藝

開卷 – 整平 – 夾送、沖孔 – 成型 – 定尺、切斷 – 收料

設備性能

板材厚度：1.5~3.0 mm

生產線速度：4 – 8 米/分鐘

主機成型速度：10 – 15米/分鐘

生產占地面積：長30m ×寬3米

裝機總?cè)萘浚?5.5 kw
城市地下管廊抗震支架設備

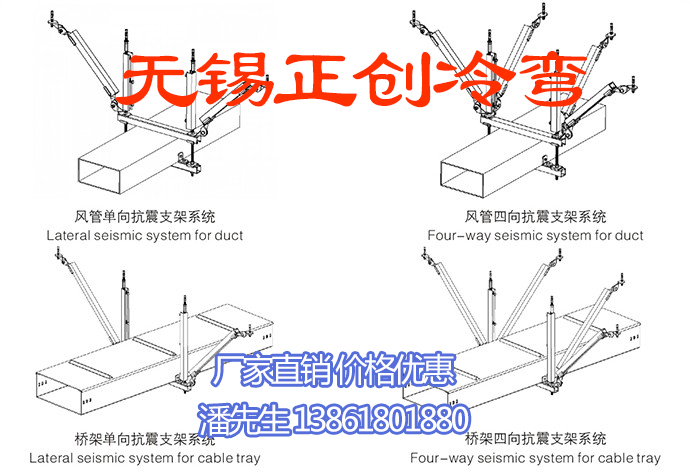

抗震支吊架可在地震中給予機電各系統充分的保護作用，可用于抵抗來自水平以及垂直方向的地震力破壞。根據所保護的機電系統不同，抗震支吊架的施工和設計方法也不盡相同，在目前的應用中主要可以分為管道抗震系統、風管抗震系統、電氣抗震系統三個方面。
（1）管道抗震系統布置
     管道抗震系統在布置的過程中需要從加固側向著間距方向發展，溝槽管道在連接中需要從溝槽連接、焊接、釬焊通管道等方面進行分析，且在應用中不得超過12米。
     在管道抗震加固縱向連接方面，需要從溝槽管道的連接、焊接方面進行分析，且在連接中大的間距不能夠超過12米。
（2）風管抗震系統的布置原則
     抗震支吊架管道在應用中大的間距為9米，且在應用中與普通的管道相比較存在著良好的應對力，且間距布置也與其他材質的管道不通，應當設置在18米左右。玻璃纖維、塑料和其他非剛性材質風管的側向抗震吊架，間距為4.5m，縱向間距為9m。
（3）電氣抗震系統的布置原則
     a.剛性電氣線管、線槽及橋架側向抗震間距不得超過12m，縱向抗震間距不得超過24m。
     b.非剛性材質電氣線管、線槽及橋架橫向抗震間距不得超過6m，縱向間距不得超過12m。
